LUX ELEMENTS TUB® - Douchebakelementen voor toepassing op houten ondervloeren

Niet in alle gebouwen zijn betonnen vloeren te vinden in de badkamer. Omwille van nationale omstandigheden of ecologische planning kan het gebeuren dat een houten constructie op een dragende beplanking de ondergrond voor een douchebak vormt.

Voor deze toepassing biedt LUX ELEMENTS de modellen TUB-HEQ (vierkant) en TUB-HER (rechthoekig) aan. Beide modellen zijn aan de bovenzijde in de fabriek afgedicht en uitgerust met een afgedicht afvoerframe.

Met een opbouwhoogte van 20/30 mm bij een ingewerkt verval zijn deze douchebakken bijzonder vlak en kunnen goed in bestaande houten vloeren worden geïntegreerd. Om stabiliteitsredenen is aan de onderzijde van de douchebakken een speciale versterking aangebracht.

Passende Afvoersystemen:
TUB-BAS
(verticaal, kernboring van 160 mm)
TUB-BAS
(verticaal, kernboring van 100 mm)
TUB-BAW
(horizontaal)

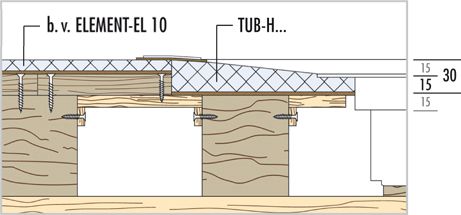

Opbouwhoogte

LET OP: Alle maten in mm. Maten zijn zonder lijmbed en tegels.

Toepassing op houten ondervloeren

De afvoertechniek die dankzij een kliksysteem gemakkelijk te monteren is, kan gewoon in de holle ruimte tussen twee dragende planken worden geïnstalleerd.

Gerne stellen wir Ihnen das passende Montagezubehör zusammen. Neem contact met ons op!

Aanwijzing:
Bij ingrepen in voor het draagvermogen relevante bouwelementen moet evt. gepast, deskundig advies worden aangevraagd. Verder moeten de nationale voorschriften en de erkende regels van de techniek worden in acht genomen.

De designvarianten & afmetingen

TUB-HEQ 900:
a = 900 mm

TUB-HEQ 1200:
a = 1200 mm

TUB-HMQ 900:
a = 900

TUB-HMQ 1200:
a = 1200
TUB-HER 1200/900:
a = 900, b = 1200 mm

TUB-HER 1600/900:
a = 900, b = 1600 mm
TUB-HMR 1200/900: a = 900, b = 1200 mm

TUB-HMR 1600/900: a = 900, b = 1600 mm


LET OP: De vorming van afschot en richtingen is een nauwkeurig planningswerk.



Productgegevens

TUB-HEQ/TUB-HMQ Douchebakelementen van hardschuim, vierkant, met ingebouwd en afgedicht montageraam voor afvoer 135 x 135 mm in de hoek of in het midden.
Artikel-
nummer		 Artikel-
benaming		 Artikel-
beschrijving		 Nominaal formaat/
afmetingen		 Eenheid
LTUBE17001 TUB-HEQ 900 Douchebakelement van hardschuim, standaardformaat, afvoer in de hoek
 900 x 900 x 20/30 mm Stuks
LTUBE17002 TUB-HEQ 1200 Douchebakelement van hardschuim, standaardformaat, afvoer in de hoek
 1200 x 1200 x 20/30 mm Stuks
LTUBE17101 TUB-HMQ 900 Douchebakelement van hardschuim, standaardformaat, afvoer in het midden 900 x 900 x 20/30 mm Stuks
LTUBE17102 TUB-HMQ 1200 Douchebakelement van hardschuim, standaardformaat, afvoer in het midden 1200 x 1200 x 20/30 mm Stuks


TUB-HER/TUB-HMR Douchebakelementen van hardschuim, rechthoekig, met ingebouwd en afgedicht montageraam voor afvoer 135 x 135 mm in de hoek in de hoek of in het midden.
Artikel-
nummer		 Artikel-
benaming		 Artikel-
beschrijving		 Nominaal formaat/
afmetingen		 Eenheid
LTUBE17011 TUB-HER 1200/900 Douchebakelement van hardschuim, standaardformaat, afvoer in de hoek 1200 x 900 x 20/30 mm Stuks
LTUBE17012 TUB-HER 1600/900 Douchebakelement van hardschuim, standaardformaat, afvoer in de hoek 1600 x 900 x 20/30 mm Stuks
LTUBE17111 TUB-HMR 1200/900 Douchebakelement van hardschuim, standaardformaat, afvoer in het midden 1200 x 900 x 20/30 mm Stuks
LTUBE17112 TUB-HMR 1600/900 Douchebakelement van hardschuim, standaardformaat, afvoer in het midden 1600 x 900 x 20/30 mm Stuks

Individuele speciale constructies



LUX ELEMENTS®- TUB-PLUS

LUX ELEMENTS vervaardigt individueel maatwerk en speciale constructies voor de productgroep TUB. Hiertoe behoren maten, diktes, vormen, enz. die van het standaard programma afwijken.

Gegevensbladen

LUX ELEMENTS®- TUB (1,1 MB) LUX ELEMENTS®- TUB-LINE 40 (1 MB) LUX ELEMENTS®- TUB-LINE 70 (1,1 MB) LUX ELEMENTS®- TUB-LINE BASE (828 KB) LUX ELEMENTS®- TUB-LINE COMBI (774 KB) LUX ELEMENTS®- TUB-TSM (53 KB)

Veiligheidsinformatiebladen

LUX ELEMENTS®- TUB-GEL

Montagehandleidingen

LUX ELEMENTS®- TUB - BAS-...100 (339 KB) LUX ELEMENTS®- TUB - De vloer gelijkgewerkte douchebakken (3 MB) LUX ELEMENTS®- TUB - LINE (3 MB) LUX ELEMENTS®- TUB - LINE COMBI (799 KB) LUX ELEMENTS®- TUB-H... (1 MB)

Product- & verpakkingsgegevens

LUX ELEMENTS®- TUB - BAS 40 + 50 for 100 mm core drill hole (103 KB) LUX ELEMENTS®- TUB - BAS 50 for 160 mm core drill hole (80 KB) LUX ELEMENTS®- TUB - BAW (81 KB) LUX ELEMENTS®- TUB - BOL vervanging van badkuipen (132 KB) LUX ELEMENTS®- TUB - De Douchebakken (269 KB) LUX ELEMENTS®- TUB - Gootdragende en afschotelementen (149 KB) LUX ELEMENTS®- TUB - HER/HEQ Toepassing op houten ondervloeren (83 KB) LUX ELEMENTS®- TUB - KIT - Montagetoebehoren (55 KB) LUX ELEMENTS®- TUB - LINE 40 (124 KB) LUX ELEMENTS®- TUB - LINE 70 (230 KB) LUX ELEMENTS®- TUB - LINE Afvoersystemen en toebehoren (114 KB) LUX ELEMENTS®- TUB - LINE BASE (79 KB) LUX ELEMENTS®- TUB - LINE COMBI (123 KB) LUX ELEMENTS®- TUB - Toebehoren (104 KB)

Systeemcomponenten
De geteste en beproefde toebehoren zijn volledig afgestemd op de verwerking van ELEMENT. Speciaal ontwikkelde aanzetlijm en mortel, afdichtingstape, montagehoeken en pluggen garanderen een probleemloze verwerking.

LUX ELEMENTS®- ARM:
Wapeningsweefsel

LUX ELEMENTS®- COL:
Aanzetlijm

LUX ELEMENTS®- DRY:
Afdichtingsplamuur en afdichtingstape

LUX ELEMENTS®- FIX:
Bevestigingssets en pluggen/buiten

LUX ELEMENTS®- MONT:
Montagehulpmiddelen
